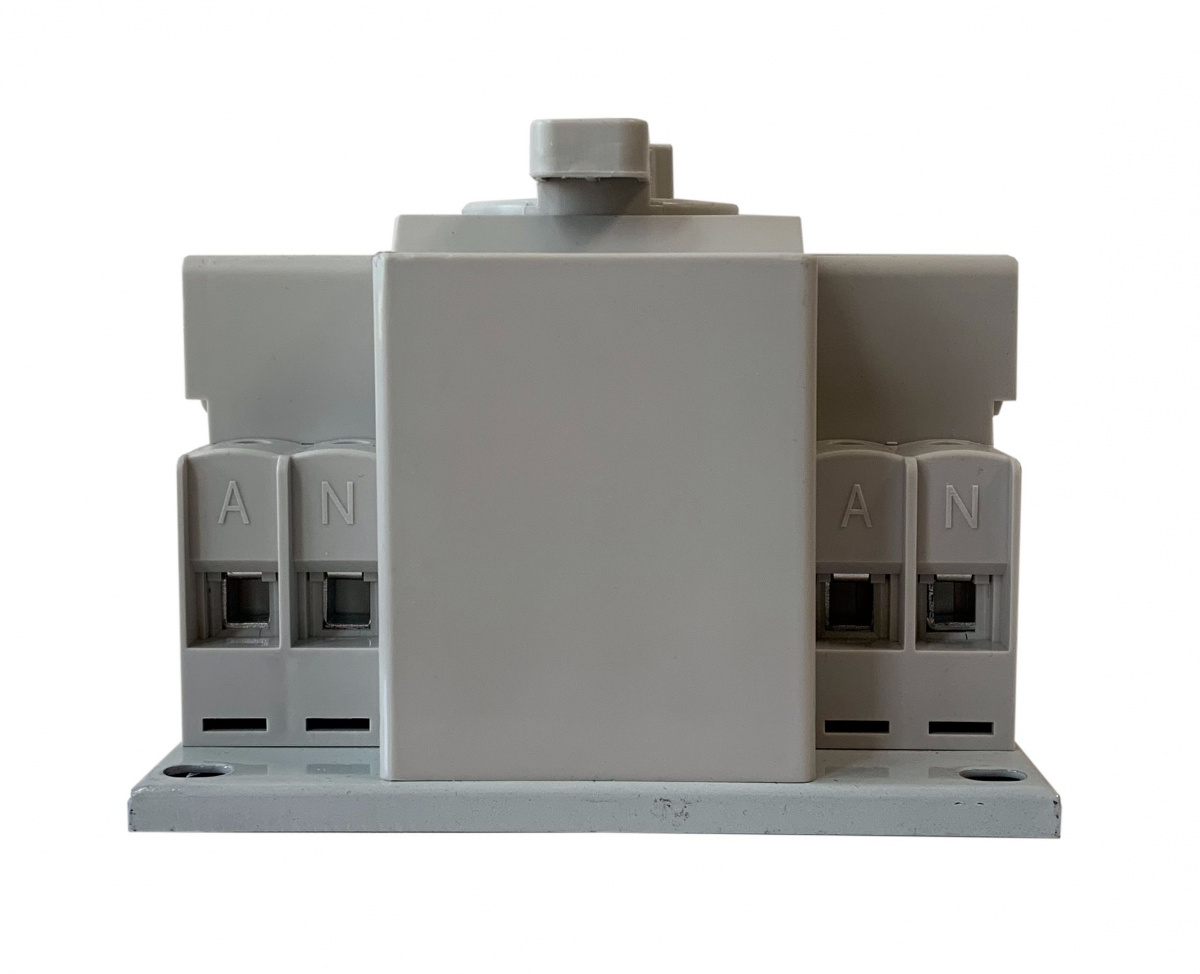

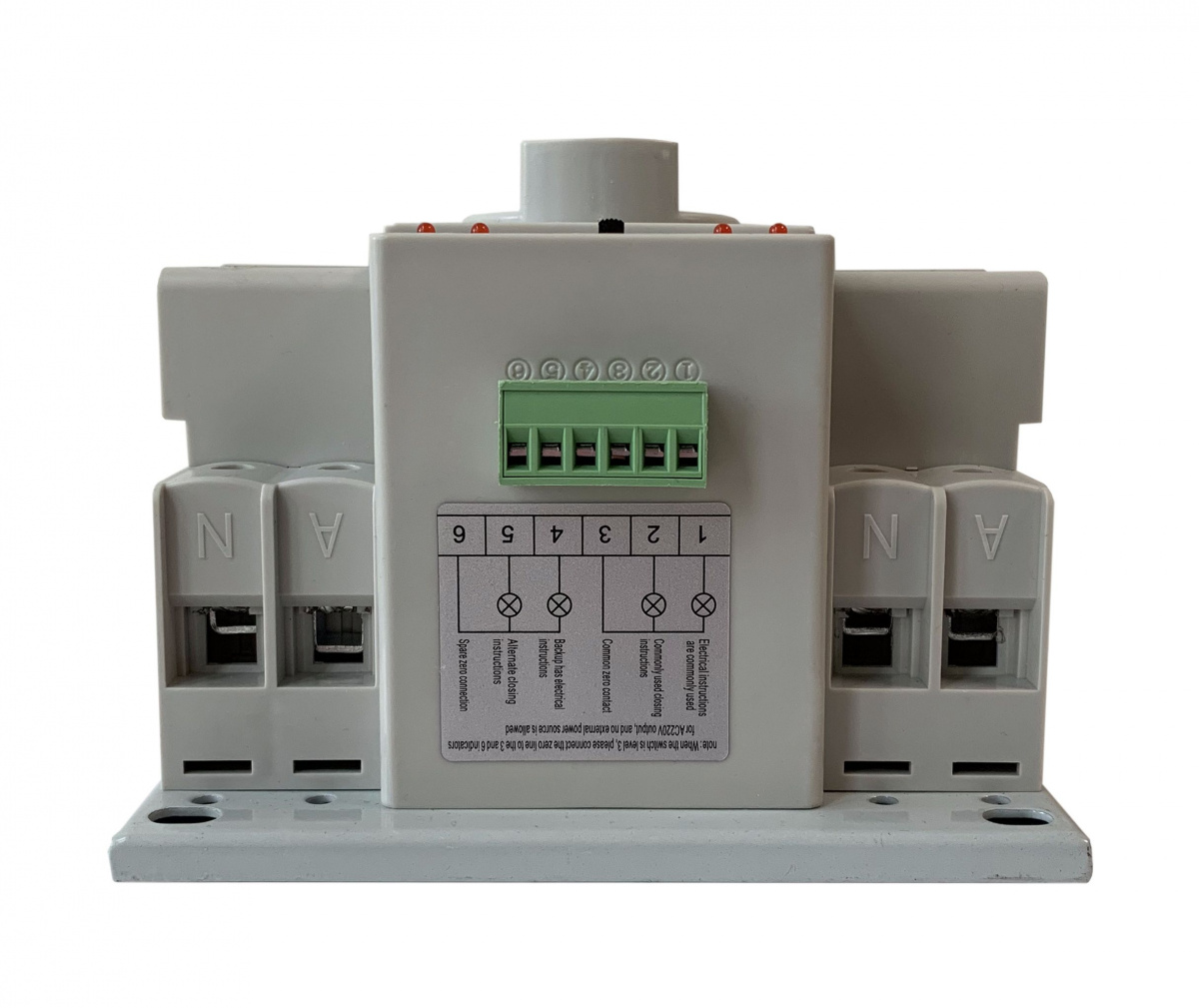

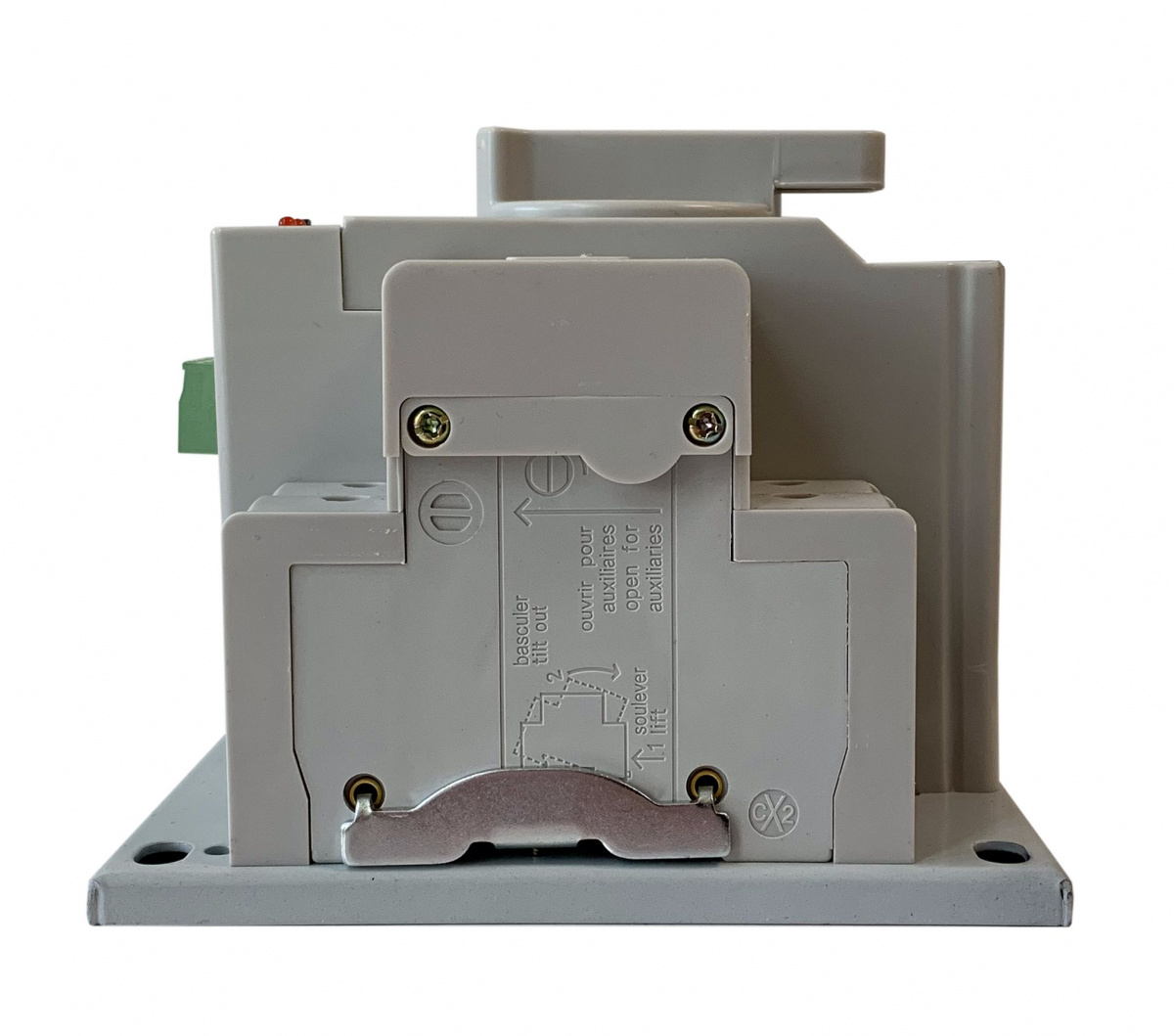

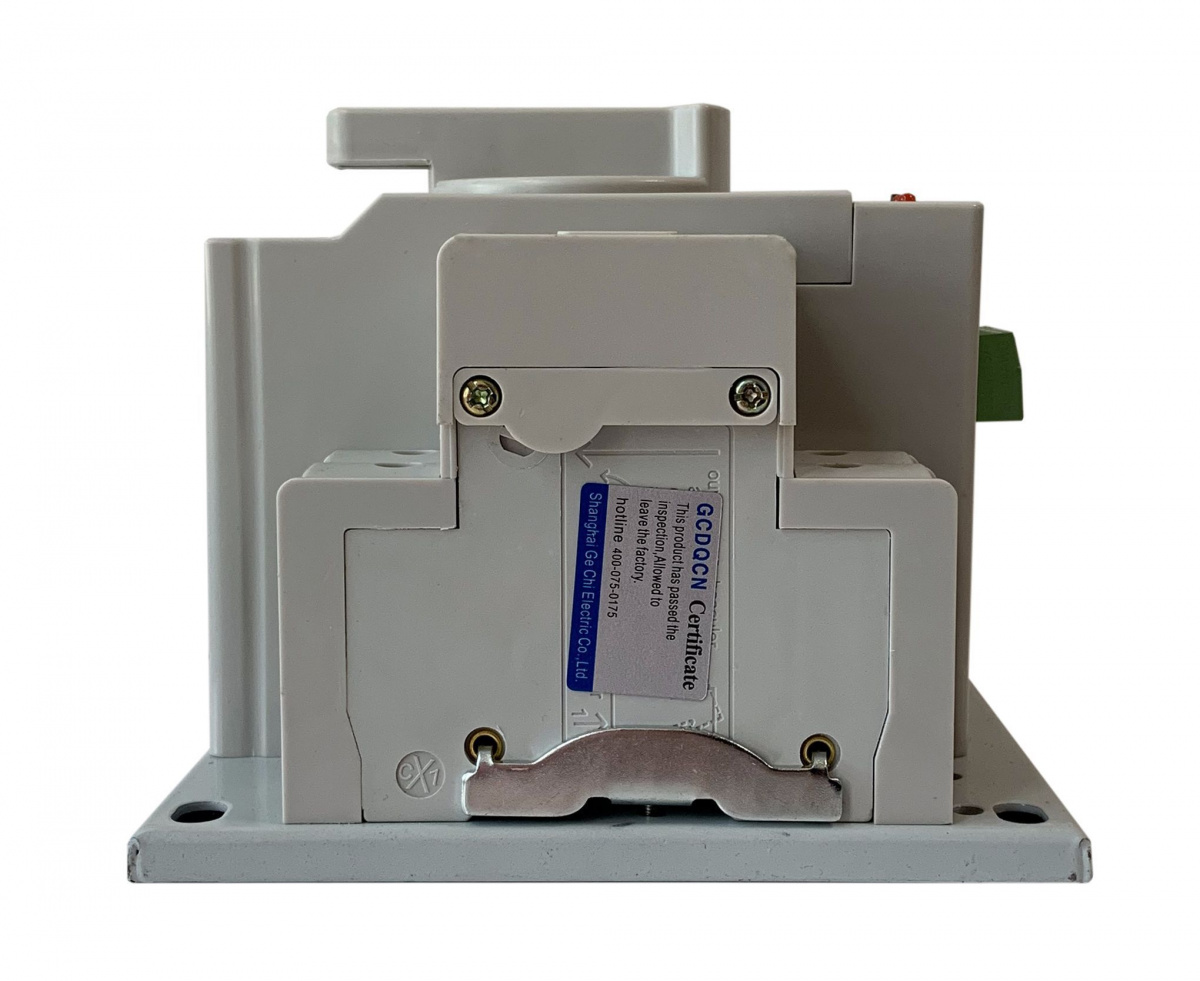

Автоматический ввод резерва SK-63-2P

Автоматический ввод резерва необходим для автоматического переключения нагрузки 220 В с основной линии питания на резервную. При отключении электропитания на основной линии, устройство автоматически переключает нагрузку на резервную линию, а при возобновлении электропитания на основной линии возвращает нагрузку на основную линию. Время переключения между режимами не более 3 с.




Автоматический ввод резерва может применяться в качестве внешнего − защитного байпаса (bypass) для ИБП, например, чтобы в случае выхода из строя ИБП нагрузка не осталась без питания или для инверторов, например, в качестве защиты от встречного напряжения, или для организации ИБП на отдельных компонентах.

Автоматический режим. При пропадании напряжения на клеммах основного источника питания, происходит автоматическое переключение питания нагрузки на резервный источник. После восстановления напряжения на клеммах основного источника питания, происходит автоматическое переключение питания нагрузки на основной источник. Время автоматического переключения < 3 секунд.

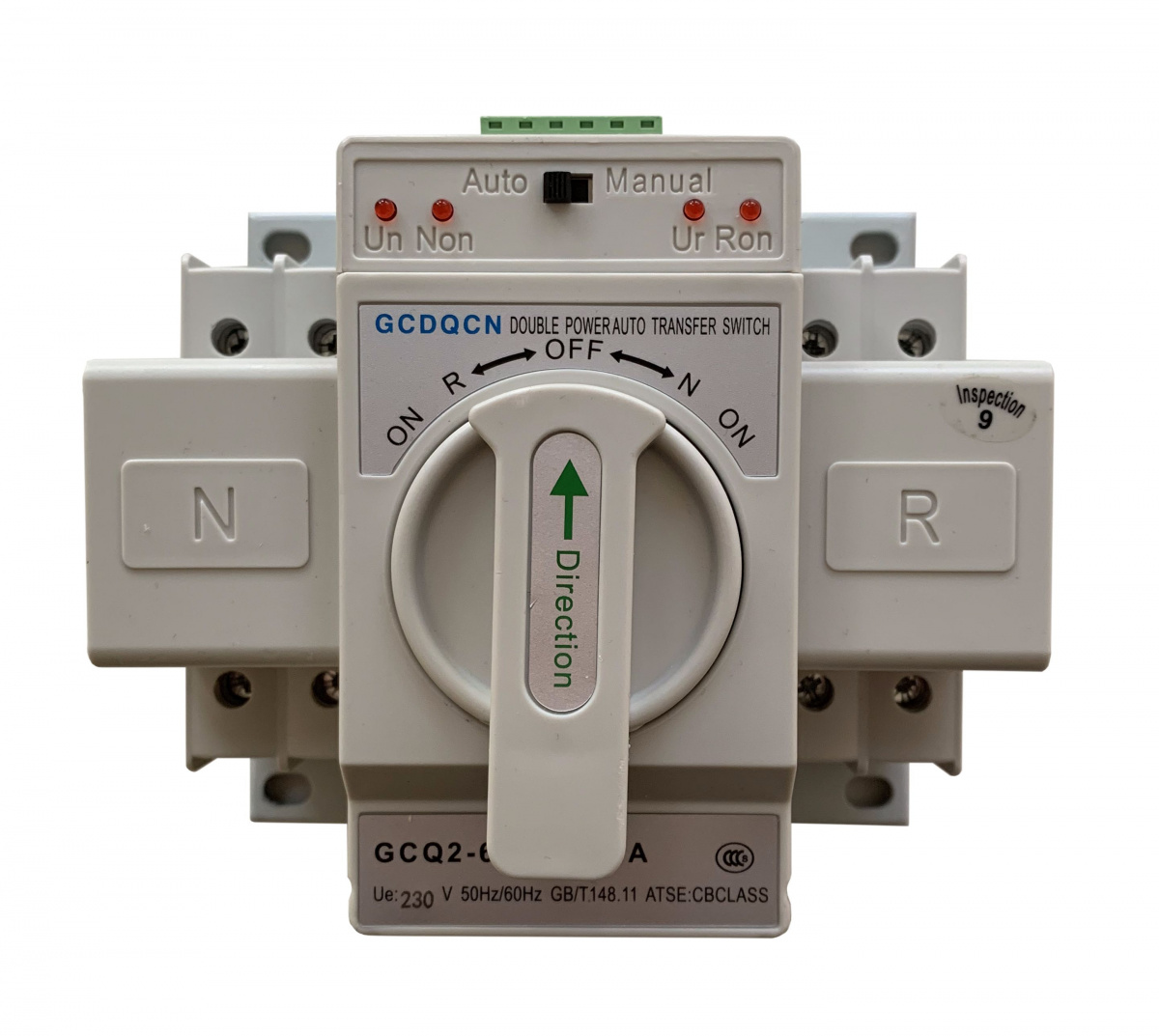

Ручной режим. В этом режиме переключение питания с основного источника на резервный и обратно осуществляется вручную поворотом рукоятки. Электронный блок управления в данном режиме отключен. Наличие напряжения на вводах питания и на нагрузке сигнализируется красными светодиодными индикаторами.

Автоматический ввод резерва SK-63-2P выполняет две функции, кроме переключения линий питания с основной на резервную, он так же выполняет функцию автоматического выключателя, при превышении тока нагрузки или короткого замыкания.

Пример схемы подключения
